دنیای امروز و اهمیت اتصال؛ سوکت شبکه، رابطی کوچک با نقشی بزرگ!
امروزه زندگی ما با اینترنت و شبکه‌های کامپیوتری گره خورده است. از تماشای فیلم آنلاین گرفته تا کار از راه دور و حتی کنترل وسایل هوشمند خانه، همه و همه به یک اتصال پایدار و باکیفیت نیاز دارند. اما آیا تا به حال فکر کرده‌اید که این اتصال چطور برقرار می‌شود؟ پشت هر ارتباط بی‌نقصی که تجربه می‌کنید، کابل‌های شبکه و رابط‌های آن‌ها، قهرمانان گمنامی هستند که وظیفه انتقال داده‌ها را بر عهده دارند
اینجاست که پای یک قطعه کوچک اما فوق‌العاده مهم به میان می‌آید: سوکت شبکه! سوکت شبکه در واقع یک قطعه فیزیکی کوچک است که در انتهای کابل‌های شبکه نصب می‌شود و کابل را قادر می‌سازد به تجهیزات فعال و غیرفعال شبکه مانند مودم، روتر، کامپیوتر و هر دستگاه دیگری که نیاز به اتصال شبکه دارد، وصل شود. هدف اصلی استفاده از انواع سوکت شبکه، ایجاد یک اتصال راحت، سریع، باکیفیت، کارآمد و سازگار با دیگر تجهیزات شبکه است

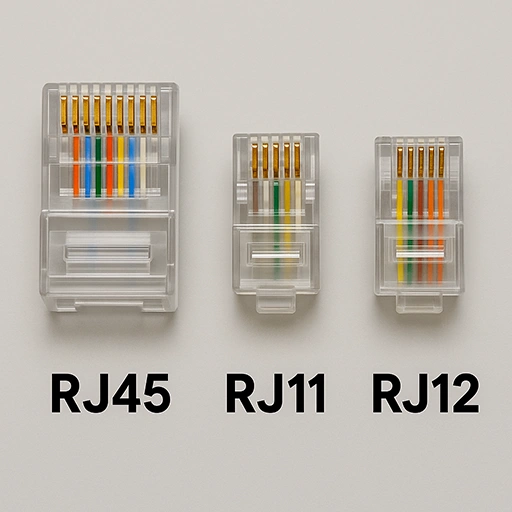

به این پین‌ها کانکتور RJ هم گفته می‌شود که مخفف Registered Jack است. این کانکتورها انواع مختلفی دارند، اما به طور کلی به دو دسته سوکت تلفن و شبکه تقسیم می‌شوند. در ایران و در سطح جهانی، سوکت RJ-45 رایج‌ترین نوع برای شبکه‌های کامپیوتری است و ما امروز قصد داریم ساختار، کاربردها و تفاوت‌های آن را با سوکت تلفن (RJ11) به طور کامل بررسی کنیم.
سوکت RJ45: قلب تپنده ارتباطات شما
RJ45 چیست؟
اگر بخواهیم خیلی ساده بگوییم، RJ45 همان کانکتور پلاستیکی کوچکی است که سر کابل شبکه‌تان می‌بینید و به پورت‌های شبکه وصل می‌شود. این سوکت هشت پین دارد و برای شبکه‌های اترنت (همان شبکه‌های سیمی که در خانه و اداره استفاده می‌کنیم) طراحی شده است. در واقع، RJ45 رایج‌ترین رابط برای کابل‌های زوج‌به‌هم‌تابیده شبکه است که امکان اتصال کابل شبکه به تجهیزات مختلف را فراهم می‌کند.
شاید شنیده باشید که به آن 8P8C هم می‌گویند. درسته، RJ45 یک نوع از کانکتورهای 8P8C (هشت موقعیت، هشت تماس) است، اما با یک تفاوت کوچک: RJ45 یک زبانه قفل‌کننده دارد که مطمئن می‌شود فقط به یک جهت درست وارد پورت می‌شود و از اتصال نادرست جلوگیری می‌کند. این ویژگی تضمین می‌کند که سیم‌کشی به درستی انجام شود و اتصال مطمئنی برقرار گردد.
ساختار داخلی RJ45: نگاهی دقیق‌تر
سوکت RJ45 از چند بخش اصلی تشکیل شده است که هر کدام نقش مهمی در عملکرد صحیح آن ایفا می‌کنند:
- بدنه پلاستیکی: این پوسته بیرونی، معمولاً از پلاستیک مقاوم ساخته شده و از اجزای داخلی محافظت می‌کند و پشتیبانی ساختاری لازم را فراهم می‌آورد.
- هشت پین فلزی (تماس‌دهنده‌های فلزی): این پین‌ها مهم‌ترین بخش سوکت هستند که با سیم‌های کابل اترنت تماس برقرار کرده و مسئول ارسال و دریافت سیگنال‌های داده می‌باشند.
- راهنماهای سیم: کانال‌های داخلی در سوکت که سیم‌های جداگانه را به سمت موقعیت‌های صحیح خود هدایت می‌کنند و از تراز مناسب با پین‌های فلزی اطمینان حاصل می‌کنند.
- ناحیه پانچ: بخشی از سوکت که ابزار پانچ (آچار شبکه) فشار را اعمال می‌کند تا سیم‌ها را در جای خود محکم کرده و اتصال پایداری را تضمین کند.
- تسکین‌دهنده فشار (Strain Relief): این ویژگی به محافظت از سیم‌ها در برابر کشیده شدن از سوکت کمک می‌کند و دوام و طول عمر اتصال را افزایش می‌دهد.
- زبانه پلاستیکی: یک زبانه کوچک و انعطاف‌پذیر که سوکت را هنگام وارد شدن به پورت، در جای خود قفل می‌کند و اتصال مطمئن و جلوگیری از قطع شدن تصادفی را فراهم می‌آورد.
خرید پریز تلفن، سوکت شبکه
محصولات موجود
جالب است بدانید که پین‌های این سوکت معمولاً با طلا روکش می‌شوند. چرا؟ روکش طلایی پین‌ها رسانایی بیشتری را فراهم می‌کند و در برابر خوردگی مقاومت بالایی دارد، این ویژگی قابلیت اطمینان و طول عمر سوکت را افزایش می‌دهد، به خصوص در محیط‌هایی که ممکن است رطوبت نسبتاً زیاد باشد یا اتصالات شبکه در معرض اکسید شدن قرار گیرند. 2 این انتخاب مواد، نشان‌دهنده اهمیت پایداری و کیفیت در طراحی این قطعه کوچک است.
استانداردهای سیم‌بندی: T568A و T568B – نظم در دل سیم‌ها
کابل‌های شبکه هشت رشته سیم دارند که دو به دو به هم تابیده شده‌اند و در مجموع چهار زوج سیم را تشکیل می‌دهند. هر زوج سیم از یک رنگ اصلی و یک رنگ ترکیبی (مثلاً سبز و سفید/سبز) تشکیل شده است. برای اینکه این سیم‌ها به درستی در سوکت RJ45 قرار بگیرند و ارتباط برقرار شود، دو استاندارد جهانی وجود دارد: T568A و T568B.
تفاوت اصلی این دو استاندارد در جابجایی ترتیب رنگ‌بندی زوج سیم‌های نارنجی و سبز است. هر دو استاندارد عملکرد مشابهی دارند و در ایجاد اتصالات اترنت به یک اندازه مؤثر هستند. با این حال، نکته کلیدی و بسیار مهم این است که باید در کل شبکه‌تان فقط از یکی از این استانداردها استفاده کنید و به آن پایبند باشید. اگر این استانداردها در یک شبکه قاطی شوند یا سیم‌کشی ناسازگار باشد، می‌تواند منجر به مشکلات اتصال، کاهش کیفیت سیگنال، افزایش تداخلات الکترومغناطیسی و دشواری در عیب‌یابی شود. این موضوع به دلیل نحوه عملکرد سیگنال‌دهی دیفرانسیلی در کابل‌های زوج‌به‌هم‌تابیده است که برای مقابله با نویز و تداخل طراحی شده‌اند؛ هرگونه جابجایی در ترتیب زوج‌ها، این مکانیسم را مختل می‌کند و به عملکرد شبکه آسیب می‌زند.
استاندارد T568B در ایالات متحده (به ویژه برای شبکه‌های خانگی و کسب‌وکارهای کوچک) رایج‌تر است و با کدهای رنگی قدیمی‌تر AT&T مطابقت دارد. در مقابل، T568A در سطح بین‌المللی و در تأسیسات دولتی ایالات متحده به دلیل سازگاری با طرح‌های سیم‌کشی USOC (Universal Service Ordering Code) ترجیح داده می‌شود.
بر اساس این استانداردها، دو نوع کابل اصلی برای اتصال دستگاه‌ها داریم:
- کابل مستقیم (Straight-through): در این نوع کابل، هر دو سر کابل با یک استاندارد سیم‌بندی (یا T568A یا T568B) پانچ می‌شوند. این کابل‌ها برای اتصال دستگاه‌های مختلف شبکه به یکدیگر، مانند اتصال کامپیوتر به سوئیچ یا روتر، استفاده می‌شوند.
- کابل کراس‌اور (Crossover): این کابل‌ها یک سرشان با استاندارد T568A و سر دیگرشان با استاندارد T568B سیم‌بندی می‌شوند. کابل‌های کراس‌اور برای اتصال مستقیم دو دستگاه مشابه، مانند اتصال دو کامپیوتر به یکدیگر بدون نیاز به سوئیچ یا اتصال دو سوئیچ به هم در برخی سناریوها، کاربرد دارند.
برای درک بهتر ترتیب رنگ‌بندی، جدول زیر را مشاهده کنید:
پین شماره | T568A (رنگ سیم) | T568B (رنگ سیم) |
1 | سفید/سبز | سفید/نارنجی |
2 | سبز | نارنجی |
3 | سفید/نارنجی | سفید/سبز |
4 | آبی | آبی |
5 | سفید/آبی | سفید/آبی |
6 | نارنجی | سبز |
7 | سفید/قهوه‌ای | سفید/قهوه‌ای |
8 | قهوه‌ای | قهوه‌ای |
انتخاب صحیح و رعایت دقیق این استانداردها، نه تنها برای عملکرد اولیه شبکه ضروری است، بلکه بر پایداری و کارایی بلندمدت آن نیز تأثیر مستقیم دارد. استفاده از سوکت RJ45 مناسب و سیم‌بندی صحیح، به عنوان یک دروازه حیاتی، تضمین می‌کند که کابل شبکه شما بتواند حداکثر پهنای باند و سرعت انتقال داده را که برای آن طراحی شده است، ارائه دهد. این امر به ویژه هنگام استفاده از کابل‌های با رده بالاتر (مانند Cat6a یا Cat7) اهمیت پیدا می‌کند، زیرا یک اتصال ضعیف می‌تواند تمام مزایای کابل گران‌تر را از بین ببرد و به گلوگاه عملکرد شبکه تبدیل شود.
ضعیف می‌تواند تمام مزایای کابل گران‌تر را از بین ببرد و به گلوگاه عملکرد شبکه تبدیل شود.
کاربردهای RJ45: از خانه تا دیتاسنتر
گستردگی کاربرد RJ45: فراتر از تصور!
شاید فکر کنید سوکت RJ45 فقط برای وصل کردن کامپیوترتان به مودم است، اما کاربردهایش خیلی گسترده‌تر از این حرفاست! این سوکت، به خاطر استاندارد بودن، قابلیت اطمینان، و توانایی انتقال داده با سرعت بالا، در صنایع و محیط‌های مختلفی استفاده می‌شود و به یکی از رایج‌ترین رابط‌ها برای کابل‌کشی شبکه تبدیل شده است.
کاربردهای رایج: هر جا نیاز به اتصال باشه!
سوکت RJ45 در طیف وسیعی از دستگاه‌ها و محیط‌ها، نقش حیاتی ایفا می‌کند:

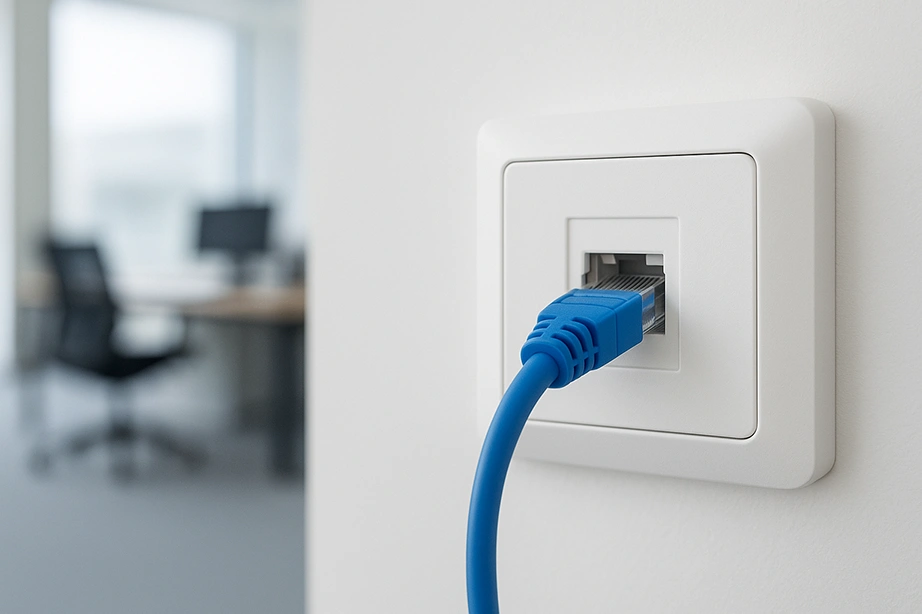

شبکه‌های خانگی و اداری: رایج‌ترین کاربرد آن، اتصال کامپیوترها، لپ‌تاپ‌ها، پرینترها، تلویزیون‌های هوشمند، کنسول‌های بازی و سایر دستگاه‌ها به روترها، سوئیچ‌ها و مودم‌ها برای دسترسی به اینترنت و شبکه محلی است.
- دیتاسنترها و سوئیچینگ سرور: در مراکز داده که قلب تپنده اینترنت جهانی هستند، سوکت RJ45 نقشی کلیدی در اتصال سرورها، سوئیچ‌ها و سایر تجهیزات شبکه ایفا می‌کند تا انتقال داده‌ها با سرعت و پایداری بالا انجام شود.
- تغذیه از طریق اترنت (PoE): یکی از کاربردهای جذاب و رو به رشد RJ45، قابلیت PoE یا Power over Ethernet است. این یعنی با یک کابل شبکه، هم می‌توانید داده‌ها را منتقل کنید و هم برق دستگاه را تامین کنید! این قابلیت برای دستگاه‌هایی مانند دوربین‌های مداربسته تحت شبکه (IP Camera)، تلفن‌های تحت شبکه (VoIP Phone) و اکسس پوینت‌های بی‌سیم فوق‌العاده کاربردی است و نیاز به سیم‌کشی جداگانه برق را از بین می‌برد و نصب را ساده‌تر می‌کند. استانداردهای مختلف PoE مانند IEEE 802.3af، at و bt، توان‌های متفاوتی را ارائه می‌دهند که امکان تغذیه دستگاه‌های متنوع را فراهم می‌سازد.
- اتوماسیون صنعتی و اینترنت اشیا (IoT): در محیط‌های صنعتی مانند کارخانه‌ها، رباتیک، سیستم‌های کنترل فرآیند و دستگاه‌های اینترنت اشیا، RJ45 به خاطر پایداری و سرعتش، نقش مهمی در ارتباطات ایفا می‌کند و اتصال مطمئن و کارآمد را تضمین می‌نماید.
- مخابرات: اگرچه RJ11 برای تلفن‌های سنتی استفاده می‌شود، اما RJ45 نیز در مخابرات مدرن برای شبکه‌های داده و تلفن‌های IP (VoIP) به کار می‌رود و نشان‌دهنده گذار از سیستم‌های آنالوگ به دیجیتال است.
این گستردگی کاربرد، RJ45 را به یک توانمندساز اصلی برای تحولات خانه‌های هوشمند و ساختمان‌های هوشمند تبدیل کرده است. با قابلیت PoE، نصب دستگاه‌های هوشمند مانند دوربین‌های امنیتی، سیستم‌های روشنایی هوشمند و کنترل دسترسی، به طور قابل توجهی ساده‌تر می‌شود، زیرا دیگر نیازی به پریز برق جداگانه در نزدیکی هر دستگاه نیست. این امر به مشتریان فروشگاه‌های لوازم برق ساختمان امکان می‌دهد تا زیرساخت‌های لازم برای خانه‌های هوشمند آینده را با سهولت بیشتری فراهم کنند و به سمت یک زندگی متصل‌تر و هوشمندتر گام بردارند.
سازگاری با انواع کابل شبکه (Cat): سرعت و پهنای باند در دستان شما
سوکت RJ45 با انواع مختلف کابل‌های شبکه که با نام "Cat" (مخفف Category یا دسته‌بندی) شناخته می‌شوند، سازگار است. هر کدام از این دسته‌ها، استانداردهای متفاوتی برای اترنت هستند و سرعت و پهنای باند متفاوتی را پشتیبانی می‌کنند. خبر خوب این است که تمام دسته‌بندی‌های رایج کابل اترنت (Cat5، Cat5e، Cat6، Cat6a، Cat7، Cat7a و Cat8) از کانکتورهای RJ45 استفاده می‌کنند.
در اینجا یک مرور کلی بر قابلیت‌های انواع کابل‌های سازگار با RJ45 آورده شده است:
- Cat5/5e: کابل‌های Cat5 قدیمی‌تر هستند، اما Cat5e نسخه بهبود یافته‌ای است که انتقال داده تا 1 گیگابیت بر ثانیه را در فرکانس 100 مگاهرتز پشتیبانی می‌کند و برای بسیاری از شبکه‌های خانگی و اداری کوچک هنوز هم کاربردی است.
- Cat6/6a: کابل‌های Cat6 سرعت‌های بالاتری (تا 1 گیگابیت بر ثانیه در فواصل طولانی‌تر و 10 گیگابیت بر ثانیه در فواصل کوتاه‌تر) را پشتیبانی می‌کنند و مقاومت بهتری در برابر تداخل (crosstalk) دارند. Cat6a نسخه پیشرفته‌تری است که می‌تواند 10 گیگابیت بر ثانیه را در فواصل طولانی‌تر (تا 100 متر) و با فرکانس 500 مگاهرتز ارائه دهد.
- Cat7/7a: این کابل‌ها عملکرد بالاتری را ارائه می‌دهند و اغلب شیلددار (محافظ‌دار) هستند تا تداخلات را به حداقل برسانند. Cat7 می‌تواند تا 10 گیگابیت بر ثانیه را در فرکانس 600 مگاهرتز پشتیبانی کند.
- Cat8: جدیدترین و پرسرعت‌ترین کابل موجود در بازار است که می‌تواند تا 40 گیگابیت بر ثانیه را در فواصل کوتاه (تا 30 متر) و با پهنای باند 2000 مگاهرتز پشتیبانی کند.
این یعنی با انتخاب درست کابل و سوکت، می‌توانید حداکثر سرعت و کارایی را از شبکه‌تان بگیرید. اما نکته مهم اینجاست که برای دستیابی به حداکثر عملکرد یک کابل با رده بالا (مثلاً Cat7 یا Cat8)، تنها داشتن کابل کافی نیست. سوکت RJ45، کیفیت پانچ آن، و حتی تجهیزات شبکه (مانند سوئیچ و روتر) نیز باید با آن رده سازگار باشند و از آن پشتیبانی کنند. یک سوکت RJ45 بی‌کیفیت یا پانچ نادرست، می‌تواند به نقطه ضعف کل شبکه تبدیل شود و پهنای باند و سرعت کابل را کاهش دهد، حتی اگر کابل شما از بهترین نوع باشد. این موضوع اهمیت انتخاب سوکت‌های باکیفیت و ابزارهای مناسب برای نصب صحیح را دوچندان می‌کند تا مطمئن شوید که سرمایه‌گذاری شما در کابل‌کشی، بهترین بازدهی را داشته باشد.

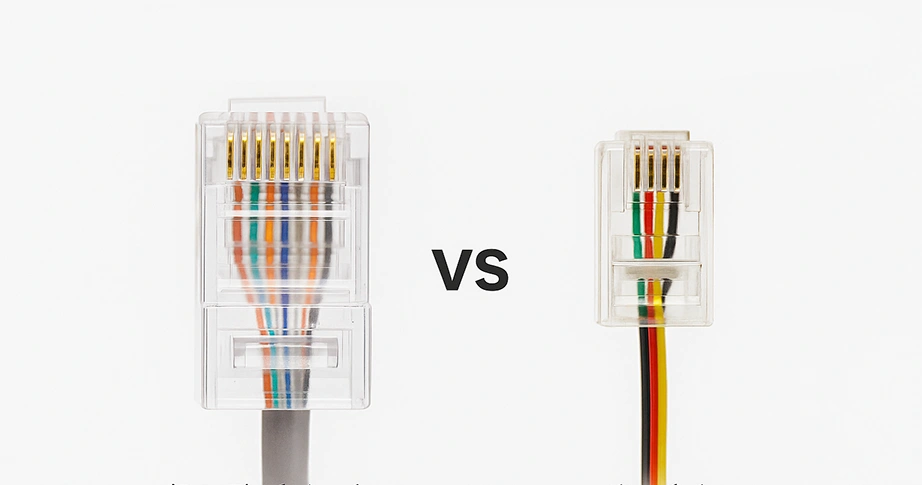

RJ45 در برابر RJ11: تفاوت‌ها را بشناسید!
حالا که با RJ45 آشنا شدیم، بد نیست نگاهی هم به برادر کوچک‌ترش، یعنی سوکت تلفن یا RJ11 بیندازیم. اگرچه این دو از نظر ظاهری شباهت‌هایی دارند، اما از نظر عملکرد و کاربرد کاملاً متفاوت هستند.
سوکت تلفن (RJ11) چیست؟
RJ11 (Registered Jack-11) یکی از انواع سوکت‌ها است که عمدتاً برای خطوط تلفن آنالوگ و دستگاه‌های فکس استفاده می‌شود. 1 این نوع سوکت معمولاً ۲، ۴ یا ۶ پین دارد (که رایج‌ترین پیکربندی‌ها 6P2C یا 6P4C هستند) و از کابل‌های مخابراتی (که اغلب Cat3 هستند و تا 4 زوج سیم را پشتیبانی می‌کنند) استفاده می‌کند. 1 با استفاده از این سوکت می‌توانید تلفن خود را به شبکه مخابراتی متصل کنید.
تفاوت‌های کلیدی: چرا این دو با هم فرق دارن؟
با وجود شباهت ظاهری، RJ45 و RJ11 تفاوت‌های اساسی در طراحی، اندازه و کاربرد دارند که شناخت آن‌ها برای جلوگیری از اشتباهات پرهزینه ضروری است.
جدول زیر به طور جامع این تفاوت‌ها را نشان می‌دهد:
ویژگی | RJ45 (سوکت شبکه) | RJ11 (سوکت تلفن) |
تعداد پین‌ها | 8 پین (8P8C) | 4 یا 6 پین (معمولاً 6P2C یا 6P4C) |
اندازه فیزیکی | بزرگ‌تر و پهن‌تر (حدود 6x11 میلی‌متر) | کوچک‌تر و باریک‌تر |
کاربرد اصلی | انتقال داده دیجیتال (شبکه‌های اترنت، LAN، VoIP) | انتقال داده آنالوگ (خطوط تلفن ثابت، فکس، ADSL) |
سرعت و پهنای باند | بالا (تا 10 گیگابیت بر ثانیه و بیشتر با کابل‌های Cat8) | پایین (1 تا 2 مگابیت بر ثانیه، حداکثر 24 مگابیت بر ثانیه برای ADSL) |
ساختار کابل | 4 زوج سیم تابیده (8 سیم) | 2 یا 3 زوج سیم (4 یا 6 سیم) |
سازگاری | فقط قابل اتصال به پورت‌های RJ45 | قابل اتصال به پورت‌های RJ11. به دلیل اندازه کوچک‌تر، می‌تواند در پورت RJ45 جا شود اما به شدت توصیه نمی‌شود و ممکن است به پورت آسیب بزند. |
هزینه | معمولاً گران‌تر (کابل‌ها و تجهیزات جانبی نیز گران‌ترند) | معمولاً ارزان‌تر |
چه زمانی از کدام استفاده کنیم؟
انتخاب بین RJ45 و RJ11 کاملاً به نوع نیازمندی شما بستگی دارد:
- برای RJ45: اگر برای اتصال اینترنت، کامپیوتر، لپ‌تاپ، کنسول بازی، تلویزیون هوشمند، سیستم‌های دوربین مداربسته تحت شبکه، تلفن‌های VoIP یا هر دستگاهی که نیاز به شبکه پرسرعت و انتقال داده دیجیتال دارد، به سوکت نیاز دارید، حتماً باید از RJ45 استفاده کنید. این سوکت نماینده فناوری مدرن و آینده ارتباطات است که به طور فزاینده‌ای جایگزین سیستم‌های قدیمی می‌شود. این تغییر از ارتباطات آنالوگ به دیجیتال، یک روند اساسی در فناوری است و سوکت RJ45 در این تحول، نقش محوری ایفا می‌کند. حتی خطوط تلفن نیز در حال حرکت به سمت VoIP (تلفن بر بستر اینترنت) هستند که از زیرساخت‌های اترنت و سوکت RJ45 استفاده می‌کند. این موضوع به فروشگاه‌های لوازم برق ساختمان فرصت می‌دهد تا مشتریان را به سمت راه‌حل‌های آینده‌نگرانه هدایت کنند و برای نیازهای احتمالی آینده (مانند افزایش پهنای باند یا استفاده از دستگاه‌های هوشمند بیشتر) برنامه‌ریزی کنند.
- برای RJ11: اما اگر فقط قصد وصل کردن تلفن ثابت آنالوگ یا فکس را دارید، RJ11 کارتان را راه می‌اندازد.
هشدار مهم: حواستان باشد که هیچ‌وقت سوکت RJ11 را به زور در پورت RJ45 فرو نکنید! اگرچه RJ11 به دلیل اندازه کوچک‌ترش ممکن است به صورت فیزیکی در پورت RJ45 جا شود، اما این کار به شدت توصیه نمی‌شود و می‌تواند به پین‌های حساس پورت RJ45 (به خصوص پین‌های کناری که توسط RJ11 استفاده نمی‌شوند اما برای RJ45 حیاتی هستند) آسیب جدی وارد کند. این آسیب می‌تواند منجر به خرابی دائمی پورت شبکه در دستگاه‌های گران‌قیمتی مانند روتر، سوئیچ یا کارت شبکه کامپیوتر شما شود و هزینه‌های تعمیر یا تعویض زیادی را به همراه داشته باشد. این خطر پنهان، اهمیت درک تفاوت‌های عملکردی فراتر از صرفاً ظاهر فیزیکی را برای کاربران خانگی و نصاب‌ها برجسته می‌کند.
نصب و نگهداری سوکت RJ45: نکات کاربردی برای شما
آیا خودتان می‌توانید سوکت بزنید؟
شاید با خودتان بگویید، آیا خودم می‌توانم سوکت RJ45 را نصب کنم؟ بله، با داشتن ابزار مناسب و کمی دقت، شما هم می‌توانید این کار را انجام دهید! اما یادتان باشد که دقت و رعایت اصول، کلید یک اتصال پایدار و بدون مشکل است. اگرچه امکان انجام این کار به صورت DIY وجود دارد، اما تفاوت بین یک اتصال "کارا" و یک اتصال "قابل اعتماد و با عملکرد بالا" اغلب در جزئیات ظریف پانچ صحیح و استفاده از ابزار مناسب نهفته است. یک اتصال که در ابتدا کار می‌کند، ممکن است به دلیل کیفیت پایین پانچ یا آسیب‌های جزئی به سیم‌ها، در آینده دچار قطعی‌های متناوب، کاهش سرعت یا خرابی زودرس شود.

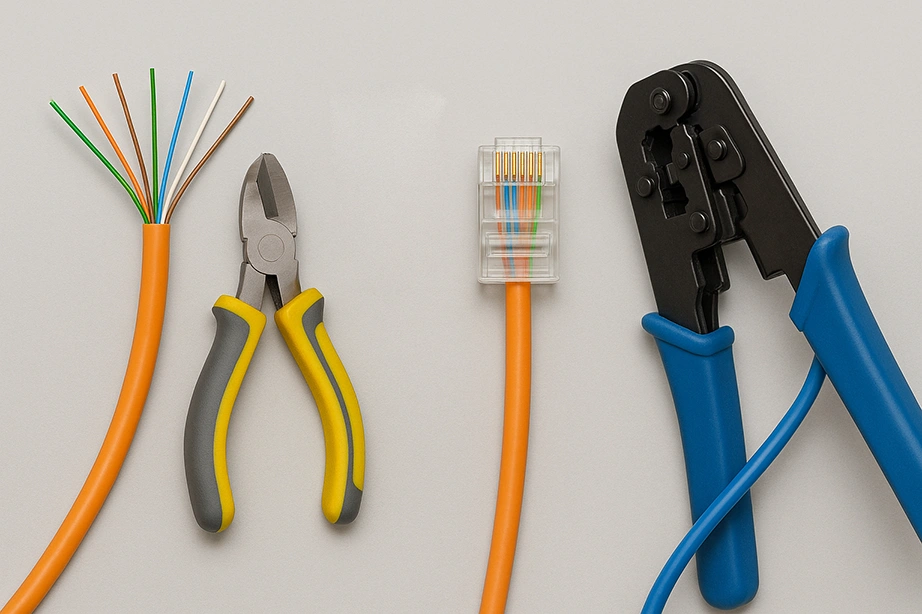

ابزارهای ضروری: جعبه ابزار یک متخصص شبکه!
برای نصب صحیح سوکت RJ45، به چند ابزار کلیدی نیاز دارید که می‌توانید همه‌شان را از یک فروشگاه لوازم برق ساختمان معتبر تهیه کنید:
کابل شبکه (Ethernet Cable): بسته به نیاز سرعت و پهنای باند شما، کابل‌های Cat5e، Cat6، Cat7 یا Cat8 انتخاب می‌شوند.
سوکت RJ45 (RJ45 Connector): همان کانکتور پلاستیکی که سر کابل نصب می‌شود.
خرید کابل شبکه
روکش یا کاور سوکت (RJ45 Boot/Cover): یک پوشش پلاستیکی کوچک که قبل از پانچ روی کابل قرار می‌گیرد و پس از پانچ، از محل اتصال سوکت و کابل در برابر خم‌شدگی و کشیدگی محافظت می‌کند و طول عمر آن را افزایش می‌دهد. (نکته مهم: این کاور باید قبل از پانچ کردن سوکت، روی کابل قرار گیرد.)
استریپر کابل (Cable Stripper): ابزاری تخصصی برای جدا کردن دقیق روکش بیرونی کابل شبکه بدون آسیب رساندن به هشت رشته سیم داخلی. استفاده از سیم‌چین یا کاتر معمولی برای این کار توصیه نمی‌شود، زیرا ممکن است به سیم‌ها آسیب بزند.
آچار شبکه (Crimping Tool): این ابزار مهم‌ترین وسیله برای پانچ کردن سیم‌ها به داخل پین‌های سوکت RJ45 است. آچار شبکه تضمین می‌کند که پین‌ها به درستی در سیم‌ها فرو روند و اتصال الکتریکی محکمی برقرار شود. استفاده از روش‌های دستی یا ابزارهای غیرتخصصی برای پانچ کردن به شدت توصیه نمی‌شود، زیرا می‌تواند منجر به اتصال ضعیف یا قطع شدن ارتباط شود و طول عمر کابل را به شدت کاهش دهد.
تستر کابل شبکه (Cable Tester): یک ابزار ضروری برای بررسی نهایی و اطمینان از صحت سیم‌بندی و عملکرد کابل پانچ شده. این تستر می‌تواند قطعی، اتصال کوتاه، جابجایی سیم‌ها و سایر مشکلات را تشخیص دهد و از اتلاف وقت و هزینه جلوگیری کند.
مراحل گام به گام نصب (ساده شده): با ما همراه باشید!
با این مراحل ساده، می‌توانید سوکت RJ45 خود را نصب کنید:
- آماده‌سازی کابل: ابتدا کابل را به طول دلخواهتان ببرید. سپس با استریپر، حدود ۲.۵ سانتی‌متر (۱ اینچ) از روکش بیرونی کابل را با دقت جدا کنید. حواستان باشد که به سیم‌های داخلی آسیبی نرسد.
- صاف کردن و چیدمان سیم‌ها: حالا هشت رشته سیم رنگی را که به هم تابیده شده‌اند، از هم باز کنید و صافشان کنید. سپس، سیم‌ها را طبق استاندارد رنگ‌بندی که انتخاب کردید (T568A یا T568B) کنار هم بچینید. یادتان نرود که ترتیب رنگ‌ها خیلی مهم است!
- برش یکسان سیم‌ها: بعد از چیدمان، سیم‌ها را با سیم‌چین یا بخش برش آچار شبکه طوری ببرید که همه‌شان هم‌اندازه و صاف باشند، حدود ۱.۵ سانتی‌متر (نیم اینچ) از سیم‌ها باید بیرون بماند.
- وارد کردن سیم‌ها به سوکت: سیم‌های مرتب شده را با دقت وارد سوکت RJ45 کنید. مطمئن شوید که هر سیم تا انتها و سر جای خودش در پین مربوطه قرار گرفته و روکش کابل هم کمی وارد سوکت شده باشد تا اتصال محکم‌تر شود
- پانچ کردن با آچار شبکه: حالا سوکت را داخل آچار شبکه قرار دهید و با فشار محکم، آچار را ببندید تا صدای پانچ شدن را بشنوید. این کار باعث می‌شود پین‌های فلزی سوکت، سیم‌ها را محکم نگه دارند. 21 برای اطمینان از پانچ شدن صحیح، می‌توانید کمی کابل را بکشید تا مطمئن شوید سیم‌ها از جای خود بیرون نمی‌آیند.
- تست کابل با تستر شبکه: بعد از پانچ کردن، نوبت تست نهایی می‌رسد! دو سر کابل سوکت‌زده شده را به پورت‌های RJ45 تستر کابل شبکه وصل کنید و تستر را روشن کنید. اگر چراغ‌های ۱ تا ۸ هر دو طرف تستر به ترتیب روشن شدند، یعنی کارتان را درست انجام داده‌اید و کابل سالم است. اگر نه، ممکن است ترتیب سیم‌ها اشتباه باشد یا پانچ درست انجام نشده باشد و نیاز به بررسی مجدد دارید.
نکاتی برای افزایش طول عمر: مراقبت از اتصالات شما
برای اینکه سوکت‌های شبکه‌تان عمر طولانی‌تری داشته باشند و همیشه اتصال باکیفیتی را تجربه کنید، این نکات را یادتان باشد:
- استفاده از کاور سوکت: حتماً از کاور سوکت استفاده کنید تا از خم شدن و آسیب دیدن کابل در محل اتصال به سوکت جلوگیری شود.
- جلوگیری از خم‌شدگی و کشیدگی: از خم کردن یا کشیدن بیش از حد کابل در نزدیکی سوکت خودداری کنید، زیرا این کار می‌تواند به سیم‌های داخلی یا پین‌ها آسیب برساند.
- جدا کردن صحیح: همیشه قبل از کشیدن سوکت از پورت، زبانه قفل‌کننده را فشار دهید تا از آسیب به پورت و سوکت جلوگیری شود.
استفاده از شیلد (محافظ): اگر در محیط‌های پرنویز (مانند کنار موتورهای الکتریکی یا کابل‌های برق قوی) کابل‌کشی می‌کنید، از سوکت‌های شیلددار (FTP/SFTP RJ45) همراه با کابل شیلددار استفاده کنید تا تداخلات الکترومغناطیسی (EMI/RFI) به حداقل برسد و کیفیت سیگنال حفظ شود.
نتیجه‌گیری
سوکت RJ45، این قطعه کوچک اما حیاتی، نقش محوری در شبکه‌های مدرن و خانه‌های هوشمند ایفا می‌کند. درک ساختار آن، استانداردهای سیم‌بندی (T568A و T568B) و تفاوت‌های کلیدی آن با سوکت تلفن (RJ11)، برای هر کسی که قصد راه‌اندازی یا ارتقاء شبکه خود را دارد، ضروری است. انتخاب صحیح سوکت و کابل، همراه با نصب دقیق و استفاده از ابزارهای مناسب، تضمین‌کننده یک اتصال پایدار، پرسرعت و قابل اعتماد است.
در حالی که انجام کابل‌کشی و پانچ سوکت RJ45 به صورت DIY امکان‌پذیر است و می‌تواند حس توانمندی را به شما بدهد، اما برای اطمینان از بالاترین کیفیت و پایداری در بلندمدت، به ابزارهای تخصصی و رعایت دقیق مراحل نیاز دارید. یک اتصال شبکه‌ای که به درستی پانچ و تست شده باشد، نه تنها سرعت و پهنای باند مورد انتظار را ارائه می‌دهد، بلکه از بروز مشکلات احتمالی و هزینه‌های اضافی در آینده جلوگیری می‌کند. فروشگاه‌های لوازم برق ساختمان با ارائه سوکت‌های باکیفیت، انواع کابل‌های شبکه و ابزارهای ضروری، می‌توانند شما را در مسیر ایجاد یک زیرساخت شبکه قوی و مطمئن یاری کنند. با دانش و تجهیزات مناسب، می‌توانید از یک اتصال بی‌نقص در خانه یا محل کار خود لذت ببرید.
